L’impianto idraulico di una barca può funzionare in due sistemi diversi, e possono esistere entrambi a bordo. Il primo funziona con l’autoclave la quale, manda l’acqua a pressione costante in tutto l’impianto; mentre il secondo, dotato di pompe speciali azionate col piede disposte una per ogni rubinetto, la quale, facendo pressione sul pedale manda l’acqua in pressione solamente al rubinetto a essa collegata.

Questi due sistemi possono benissimo coesistere a bordo delle nostre barche, anzi, potendoli avere entrambi, sarebbe l’ideale, poiché economizzeremo meglio il consumo dell’acqua dei nostri serbatoi, perché esce una modica quantità solamente quando facciamo pressione col piede sulla pompa, evitando così qualsiasi spreco.

L’impianto idraulico è costituito da una serie di accessori che andremo a esaminare uno per uno e sono:

Per descrivere l’impianto idraulico, dobbiamo partire dall’inizio, cioè dal serbatoio.

Ne esistono costruiti di vari tipi di materiali quali, acciaio inox, alluminio, neoprene-pvc, polietilene e infine in vetroresina.

Normalmente i serbatoi dell’acqua sulle barche a vela, sono collocati al centro, suddivisi tra sx e dx e nel punto più basso per la miglior distribuzione dei pesi.

Cominciamo con l’esame di quelli realizzati in vetroresina che ormai non vengono più costruiti, salvo, nelle barche da regata per motivi di peso, sono invece ancora presenti nelle barche di una certa età.

Questi sono realizzati strutturalmente nello scafo e hanno il pregio di poter riempire completamente lo spazio a essi dedicato. L’interno è trattato con speciali vernici per alimenti a evitare l’inquinamento dell’acqua.

Acciaio inox : E’ un materiale igienicamente ideale a contenere alimenti, sono i più sicuri e durano molto a lungo prima di dare problemi di perdite. Oggigiorno poco usati anche questi, ma costruiti per barche in cui si ha bisogno di realizzare una forma particolare adatta allo scafo.

Alluminio: realizzati esclusivamente nelle barche costruite con questo materiale, e sono ricavati nello spazio della deriva, oppure nelle fiancate, sotto i divani della dinette.

Neoprene o Pvc: sono quelli morbidi a forma cilindrica o triangolare che si prestano molto bene per quei gavoni nei quali non si potrebbe infilare nessun altro serbatoio, oppure nel triangolo di prua, non molto indicato per i pesi.

Hanno una capacità che varia da 50 litri fino a 175 e oltre. Bisogna tener presene che laddove si voglia montare questi serbatoi, per evitare di forarli, è necessaria un’accurata pulizia dei gavoni.

Polietilene : Sono i serbatoi più diffusi in assoluto. Ormai i cantieri montano quasi tutti questi in polietilene rigido per diversi motivi: economici, duraturi e praticità di montaggio per il peso contenuto.

I serbatoi in materiale morbido vanno fissati allo scafo con delle apposite cinghie per rimanere il più possibile in posizione; tutti gli altri, vanno fissati in modo solidale allo scafo per evitare che si spostino e possano creare problemi, sia per la stabilità della barca, che danni allo scafo e agli stessi serbatoi, essendo di materiale rigido.

Tutti i serbatoi nella parte alta sono dotati di un tubo di grosso diametro per il riempimento, col bocchettone montato di solito in coperta, e uno più piccolo, indispensabile per lo sfiato dell’aria che ha la funzione anche del troppo pieno, con lo scarico messo nella parte più alta della fiancata, vicino al trincarino. Devono essere inoltre dotati di un’apertura d’ispezione nella parte superiore, adatta a eseguire la pulizia interna quando questa si renda necessaria. Mentre nella parte bassa è posizionato l’innesto del tubo di aspirazione dell’autoclave ed eventualmente un bypass per alimentare il circuito delle pompe a pedale.

Autoclave: è la pompa che ha il compito di dare pressione a tutto l’impianto idrico della nostra barca, e va montato subito dopo il serbatoio. E’ dotato di due innesti, uno di entrata dal quale aspira l’acqua dal serbatoio, e uno di uscita per alimentare l’impianto.

Esistono in commercio due tipi di autoclave: a membrana e a girante. Con una semplice girante sono poco utilizzati, mentre quello a membrana è suddiviso a sua volta in due generi diversi: il primo, composto da due pezzi: il motore e il corpo membrana, collegata a una biella, azionata dal motore attraverso una cinghia; invece l’altro, sempre a membrana ma in un corpo unico.

Gli autoclavi a membrana sono quelli più utilizzati in assoluto perché maggiormente affidabili e una maggiore potenza.

Sono tutti dotati di un pressostato che ha la funzione di chiudere il circuito elettrico alla diminuzione di pressione nell’impianto, cioè quando si apre un rubinetto, e di riaprire quando raggiunge la pressione di esercizio, cioè alla chiusura del rubinetto.

Polmone: è un serbatoio rigido di plastica o d’acciaio, contenente all’interno una camera pneumatica alla quale insufflare una certa pressione d’aria. Va montato tra l’autoclave e la centralina di distribuzione utenze. Non è indispensabile, ma per un miglior funzionamento dell’impianto idrico, è consigliabile montarlo. Serve a evitare che s’innesti la pompa al minimo variare della pressione dell’impianto. Se noi apriamo per qualche secondo il rubinetto, il polmone manda la giusta pressione all’impianto e la pompa rimane a riposo, entrando invece in funzione se il rubinetto rimane più a lungo aperto. Un altro lavoro svolto dal polmone è di dare una pressione costante all’impianto, evitando che la pompa lavori eccessivamente e male, cioè a pressione irregolare.

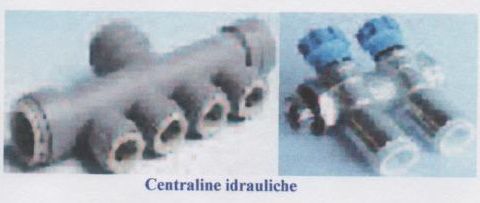

Centralina: è un apparato dell’impianto idrico che raggruppa tutte le diramazioni, ognuna con la propria valvola di chiusura, in modo tale da poter isolare, in caso di necessità, l’utenza desiderata. La centralina riceve l’acqua dall’autoclave, da cui parte poi per ogni singola utenza.

Sono simili a quelle che vengono montate nelle abitazioni, con la differenza delle valvole, in questo caso, più adatte per ambienti marini.

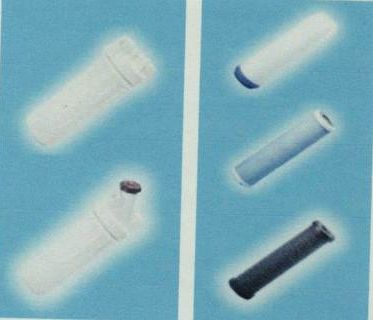

Filtri di depurazione: Anche questi non sono indispensabili per il buon funzionamento dell’impianto idrico della barca, ma se abbiamo la possibilità di montarli, potremo fare uso dell’acqua dei serbatoi di bordo, per tutti gli usi alimentari di cui abbiamo bisogno sulla nostra barca.

Vediamo ora nel dettaglio di cosa si tratta:

E’ una serie di filtri, da uno a tre, da montare dopo i serbatoi, all’entrata dell’autoclave, prima della distribuzione dell’acqua alle utenze. Ogni filtro ha una specifica funzione e servono a eliminare il cloro, piombo, sedimenti e contaminazioni organiche dannosi, a ripulire l’acqua dalla torbidità, rimuove i cattivi odori e i solidi in sospensione. Sono a cartucce di Sali, a Carboni Attivi e altre sostanze Filtranti e Depuranti.

In questo modo , ogni qualvolta accendiamo il motore, automaticamente viene riscaldata l’acqua del boiler. Questo sistema è l’ideale perché possiamo ottenere acqua calda a costo zero e in qualunque parte ci troviamo, senza dipendere dall’energia elettrica, oltre che avere un miglior rendimento nel circuito di raffreddamento del motore.

Esiste anche un altro tipo di boiler alimentato a gas, molto diffuso all’estero, ma non in Italia, poiché non è concesso dalla normativa, perciò non approfondiamo.

Pompa a pedale: è una pompa azionata da una leva; viene montata all’interno di uno stipetto, sotto il rubinetto da alimentare, da cui fuoriesce il pedale da pigiare col piede nel momento in cui si ha bisogno di acqua. In commercio ve ne sono di tanti modelli e di diversa portata. Sono in materiale plastico e hanno una durata veramente lunga; come ogni cosa, anche questa va controllata periodicamente per averla sempre efficiente.

Tubature: Fino a un po’ di anni fa, gli impianti delle barche erano realizzati con tubi di gomma flessibile, tipo da giardino. Non si prestava così tanta attenzione; oggi con avvento della tecnologia, si è fatto un grande passo avanti anche nella tecnica degli impianti idraulici.

I tubi e i raccordi John Guest sono in materiale speciale, si innestano con i raccordi semplicemente spingendo il tubo all’interno dei raccordi senza che vi sia necessità di fare altro. Quando l’impianto va in pressione, l’acqua tenta di spingere il tubo verso l’esterno che s’incastra ancora meglio nel raccordo.
